Típus:

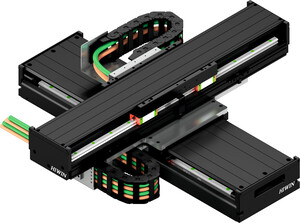

LMSSA2X-13S200-20S300-300-300-ABS1B0
Termékszám:
80108597
Dimensions
| Méretek | |||
|---|---|---|---|
| LTX | X-tengely teljes hossza | 650 | mm |
| LTY | Y-tengely teljes hossza | 650 | mm |
| H | Magasság | 200 | mm |
| N | 7 | mm | |
| LA | 85 | mm | |
| LB | 480 | mm | |
| LC | 584 | mm | |
| W | Tengelyprofil szélessége | 206 | mm |
| A | Széles szánok | 136 | mm |
| Általános műszaki adatok | |||
|---|---|---|---|
| amax | Max. gyorsulás | 20 | m/s² |
| vmax | Max. sebesség | 1,5 | m/s |
| X-tengely lökete | 300 | mm | |
| Y-tengely lökete | 300 | mm | |
| Ismétlési pontosság | ± 1 | µm | |
| Pontosság (kalibrálva) | ± 2 | µm | |
| Egyenletesség / 300 mm | ± 8 | µm | |
| Egyenesség / 300 mm | ± 8 | µm | |
| Merőlegesség / 200 × 200 mm² | 10 | arcsec | |
| Hajtás | |||
|---|---|---|---|
| X-tengely lineáris motor | LMSA22 | ||
| Y-tengely lineáris motor | LMSA12 | ||
| Tartós erő, X tengely | 362 | N | |
| Tartós erő, Y-tengely | 205 | N | |
| X-tengely csúcserő | 1023 | N | |
| Y-tengely csúcserő | 579 | N | |
| Mechanikai jellemzők | |||
|---|---|---|---|
| Teljes rendszer tömege | 42,9 | kg | |
| Megnevezés | Kategória | Termék | Méret | Nyelv |
|---|---|---|---|---|
