Type :

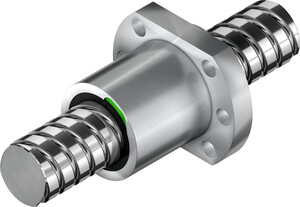

R12-05K4-FSCDIN
Numéro de référence :
1-001293
hiwin.product.info.header
De bovengenoemde eigenschappen gelden voor alle door ons vervaardigde kogelomloopspindels. Indien de moer en de spindel afzonderlijk worden aangeschaft en door de klant worden gemonteerd kunnen de eigenschappen verschillen.
Afmetingen
| Wymiary montażowe | |||
|---|---|---|---|
| ds | Średnica zewnętrzna wrzeciona | 11,7 | mm |
| D | 24 | mm | |
| D1 | 40 | mm | |
| D2 | 32 | mm | |
| D3 | 4,5 | mm | |
| Układ otworów | 0 | ||
| L | Długość nakrętki | 33 | mm |
| L1 | 8 | mm | |
| L2 | 8 | mm | |
| L3 | 4 | mm | |
| S | M3 | ||
| B | 26 | mm | |
| dk | 9,8 | mm | |
| Cdyn | Nośność dynamiczna | 6900 | N |
| C0 | Nośność statyczna | 12000 | N |
| Luz osiowy max. | 0,02 | mm | |
| Masa | 0,14 | kg | |
