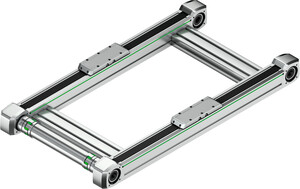

Type:
HD4
Maks. tilspændingskraft Fx afhængigt af akslens hastighed v
Mål
| Mål | |||
|---|---|---|---|
| Lc1 | Længde slædeprofil | 370 | mm |
| Lc | Samlet længde slæde | 535 | mm |
| A | Omdirigering af bånd | 60 | mm |
| L | Samlet længde | LT = LST + 919 | mm |
| D min. | Akselafstand | 256 | mm |
| D max. | Akselafstand | 3000 | mm |
| Mekaniske karakteristiske værdier | |||
|---|---|---|---|
| Slædens masse | 13.18 | ||
| Masse ved 0-slag og akselafstand D = 0 | 63,02 | kg | |
| Masse pr. 1 m slag | 41,72 | kg/m | |
| Masse pr. 1 m akselafstand D | 18,42 | kg/m | |
| Jrot.ved 0-slag og akselafstand D = 0 | 104,3 | kgcm² | |
| Jrot.pr. 1 m akselafstand | 44,9 | kgcm²/m | |
| Betegnelse | Kategori | Produkt | Størrelse | Sprog |
|---|---|---|---|---|
| Lineæraksler og akselsystemer HX | Katalog | Linearaksler & linearaksesystemer | 13 MB | |
| Lineæraksler HM, HT, HB, HD | Projekteringsark | Linearaksler & linearaksesystemer | 305 KB | |
| Tandremaksler HM-B, HT-B, HB-B,HC-B, HD, HS | Monteringsvejledning | Linearaksler & linearaksesystemer | 11 MB |
Montering af en dobbeltaksel HD ved delmonteret levering
HIWIN-dobbeltaksler HD er hurtige og enkle at montere ved delvist monteret levering. I denne video viser vi dig, hvordan det foregår. Anbefaling værktøj/hjælpemiddel: 6-kantet vinkelskruetrækker-sæt, 6-kantet-skruetrækker, momentnøgle, skydelære, monteringsvejledning.
