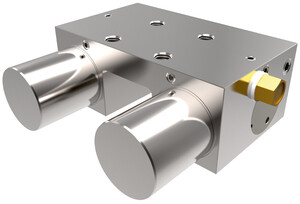

Type :
MKS2512I
Numéro de référence :
5-003039
| Dimensions | |||
|---|---|---|---|
| Taille de rail | 25 | ||
| Adapté pour type de patin | CGW25 | ||
| A | 75 | mm | |
| A1 | 20 | mm | |
| A2 | 5 | mm | |
| B | 56 | mm | |
| B1 | 35 | mm | |
| B2 | 20 | mm | |
| B3 | 5 | mm | |
| B4 | 20 | mm | |
| G | M6 | ||
| H | 8 | mm | |
| E | 32,5 | mm | |
| F | 8 | mm | |
| G1 | M5 | mm | |
| X1 | 30 | mm | |
| X2 | 6,5 | mm | |
| Y1 | 17,5 | mm | |
| Y2 | 6,5 | mm | |
| Caractéristiques techniques | |||
|---|---|---|---|
| Sens de montage | Depuis le début | ||
| Force de maintien | 750 | N | |
| Pression de service | 6 | bar | |
| Pression de service max. | 6,5 | bar | |
| Pression d’ouverture min. | 5,5 | bar | |
| Force de maintien avec air PLUS | 1500 | N | |
| Désignation | Catégorie | Produit | Taille | Langue |
|---|---|---|---|---|
| Guidages linéaires CG | Prospectus | Guidages sur rail profilé | 300 KB | |
| Élément de serrage MKS | Fiche technique | Guidages sur rail profilé | 1 MB | |
| Élément de serrage MKS | Instructions de montage | Guidages sur rail profilé | 270 KB |
