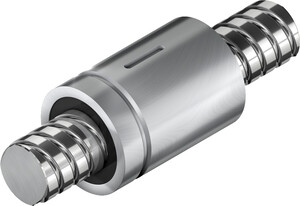

R16-10T3-RSI
Hint
Wymienione właściwości dotyczą wszystkich wyprodukowanych przez nas mechanizmów śrubowo-tocznych. W przypadku osobnego zakupu nakrętki i wrzeciona i samodzielnego montażu możliwe są inne właściwości.
Wymiary montażowe
| Wymiary montażowe | |||
|---|---|---|---|
| ds | Średnica zewnętrzna wrzeciona | 15,3 | mm |
| D | 28 | mm | |
| L | Długość nakrętki | 60 | mm |
| L1 | 8 | mm | |
| L2 | 20 | mm | |
| L3 | 9,5 | mm | |
| L4 | 5 | mm | |
| T | 2,5 | mm | |
| B | 4 | mm | |
| dk | 12,9 | mm | |
| Cdyn | Nośność dynamiczna | 7600 | N |
| C0 | Nośność statyczna | 10800 | N |
| Luz osiowy max. | 0,04 | mm | |
| Masa | 0,171 | kg | |
