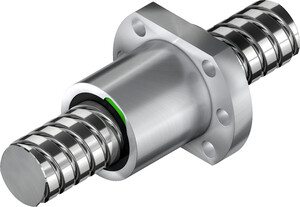

R32-20K3-FSCDIN
Hint
Wymienione właściwości dotyczą wszystkich wyprodukowanych przez nas mechanizmów śrubowo-tocznych. W przypadku osobnego zakupu nakrętki i wrzeciona i samodzielnego montażu możliwe są inne właściwości.
Wymiary montażowe
| Wymiary montażowe | |||
|---|---|---|---|
| ds | Średnica zewnętrzna wrzeciona | 31,8 | mm |
| D | 50 | mm | |
| D1 | 80 | mm | |
| D2 | 65 | mm | |
| D3 | 9 | mm | |
| Układ otworów | 1 | ||
| L | Długość nakrętki | 88 | mm |
| L1 | 12 | mm | |
| L2 | 16 | mm | |
| L3 | 6 | mm | |
| S | M6 | ||
| B | 62 | mm | |
| dk | 28,6 | mm | |
| Cdyn | Nośność dynamiczna | 20900 | N |
| C0 | Nośność statyczna | 48500 | N |
| Luz osiowy max. | 0,04 | mm | |
| Masa | 0,91 | kg | |
